☆あいからわず、3687にはまり続け、I2Cのほうもイイカンジなので、さっそく基板製作に着手する。今まではPCBEなどで手作業で製作したことはあるのだが、坂本さん、その他の皆さんが利用されているOLIMEXに注文することに、さらに基板CADもJINさん他が紹介されているイーグルを使うことに・・・・
☆イーグル・・なかなかキテます、ここまで燃えたのは、LW以来でしょうか・・・
わけのわからないインターフェース、説明は全て英語、WEBの情報も少ない・・・
最初に必要なライブラリの構築などまったくわからない状態から早1WEEK

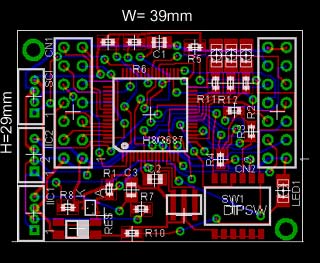

やっと、基板設計が終了致しました、こうなると頭の中は全てイーグル、イーグル
脳内ホルモンがでまくり千代子となり使用しているのが楽しくてしょうがありません。
さて今度はOLIMEXに発注です、ナイス英語がどこまで通用するのか！

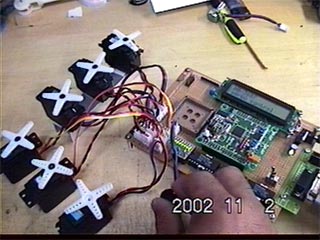

☆Ｉ2Ｃの実験を進める前にとりあえず3687の6ｃｈデジタルコントロールの完成。
しかし日記を読み返してみると9/9に3664で既に完成している・・
一体いままでの２ヶ月間はなんだったのだろう。
リミットは今月いっぱい・・この間にＩ２Ｃ関係のドライバソフト、ボード類を完成することが
できるか？
☆3687に変わってハマリの大部分を占めるＨＥＷ。
自動生成される、3687のiodefine.h（周辺レジスタの構造体定義ファイル）に一つ
記述間違いがあります。
P_INTのＩＲＲ２のビットフィールドIRRI0が1の所が3になっています、このおかげで
次にくるＩＲＲ２の位置がおかしくなりＩＲＲ２にあるタイマＢ１の割込みフラグがクリア
できなくなります。気をつけましょう。尚、この問題が発生した時はマップファイル、アセンブラソースが出力できなくて
大変だったが、options→Ｈｉｔａｃｈｉ Ｈ8 ＴＩＮＹ/ＳＬＰでだせるようになることが
わかりました。
