MAX+PLUSU BASELINEのインストール
3、ここから英文となりますが気にすることはありません・・

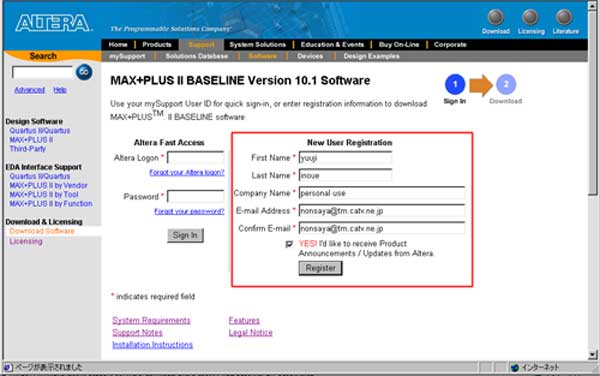

赤線の中を入力しましょう。
First Name 名前
Last Name 苗字
Company Name 会社使用なら会社名 個人使用なら personal useと入れましょう
E-mail address メールアドレスです
Confirm E-mail もう一度メールアドレスを入力します

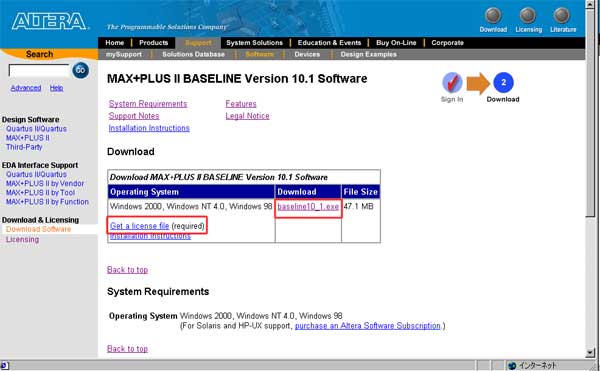

4、赤線で囲ってあるDownload の中にあるbaseline 10.1.exeをクリックするとダウンロードが始まります。
47.1MBとあるので環境が良くない人は寝る前にでもやっておきましょう。
次にOperating Systemの中にあるGet a license free(requred)をクリックします。

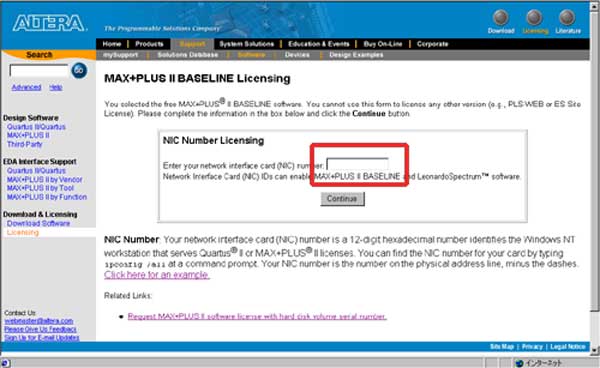

ようするにネットワークインターフェースカードのID番号を入れろと言うことです。
このIDは世界中に一枚のカードで1つしかありません。
☆ このIDの調べ方は

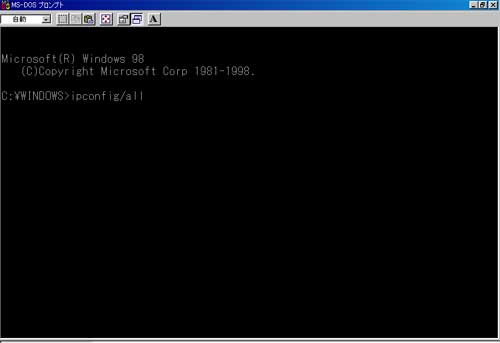

スタート→プログラム→MS−DOSプロンプトを立ち上げ
ipconfig/all リターンで出てきます
白で囲われた12桁の番号がそうですので紙にでも書き写し先ほどの NIC Numbeの欄に入力します。
この時 XX-XX-XX-XX-XX-XX のうちバー(−)を入れてはいけません。数字だけです。

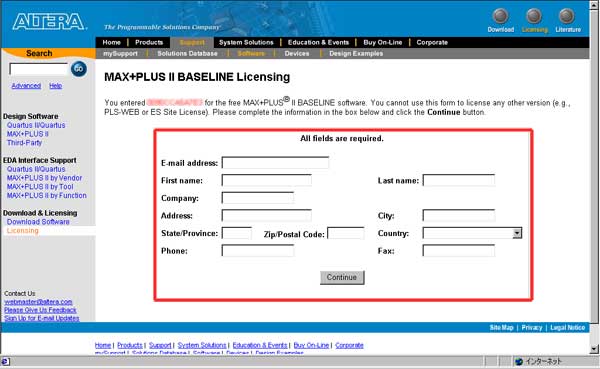

6、またもや入力画面が出て来ます。
Address 住所です XXXXなんとか町 とかです
City そのまま 市 です
State 多分 県 区でしょう
Zip/postal code 郵便番号
Phone 電話番号です
全て入力したらおもむろに Continue を押します。

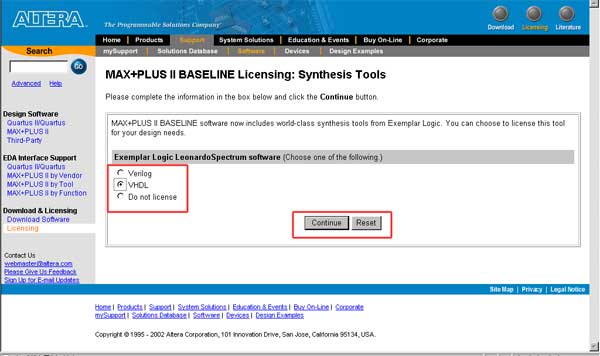

7、開発言語の選択です、好みに合わせて Verilog か VHDL を選択します。
8、お客さまアンケートの入力欄です、一応読んで全て一番上のチェックを付けておきます。
9、やっと終わりました、12時間以内にライセンスをメールにて発行しますとありますが
大体すぐにくるようです。
10、送られて来たメールの添付ファイルに license.datを適当なフォルダに保存します。
11、ダウンロードしたプログラムをインストールし、立ち上げます。
すると、ライセンスがないと怒られますので、

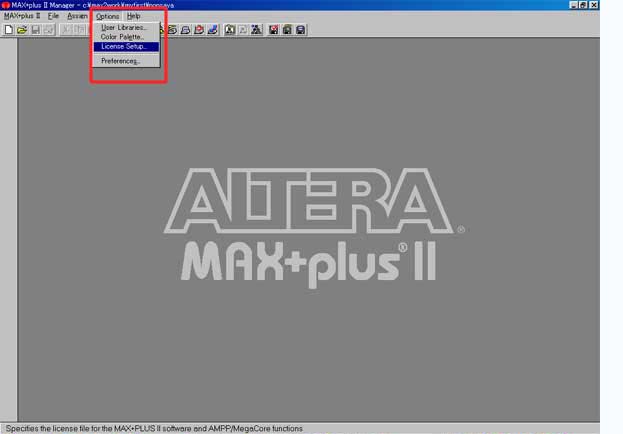

Options→License Setupをクリックします。
12、赤線で囲ってある Browseボタンを押してLicense.datを保存したフォルダを指定します。
これで次回からは怒られずにすみます。
お疲れさまでした、以上でアルテラデバイス開発ツール
MAX+PLUSU BASELINEのインストールは終了です。
このままですとできるのは回路図入力、AHDL(アルテラ開発言語)、波形入力しか出来ません。
VHDL、VerilogVHDLを使用したい場合は別にソフトをインストールしなければなりませんが
このBASELINEだけでも充分色々できそうなのでとりあえずこれだけでやります。
