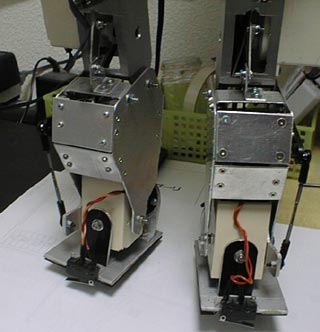

足部分のアップ、この時はアルミ加工の方法も機械もなく図面すら
ない状態で製作した、今考えると恐ろしい・・よく歩いたものだと
自分ながら関心する。

よくみると、左右で形が違うのは気のせいではない！。

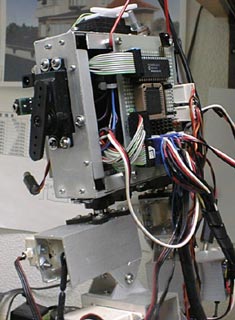

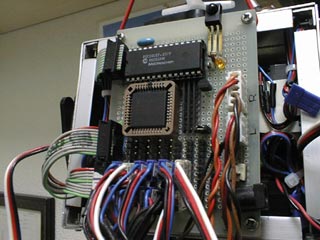

裏側CPLD部分、上側に付いているPICは予選時に滝沢さんに教えて
もらった、秋月製赤外線コントローラ。

実は予選時はコントロールもできない状態で出場し、通過してしまった
手前急遽秋月にて購入した。

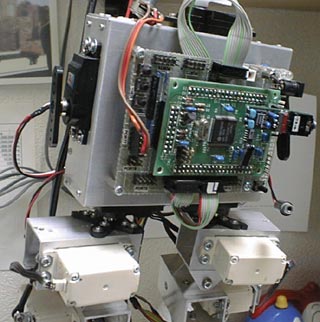

正面CPU部分

CPUはH8・3048秋月ボードを使用、マザーは前に作った奴でROBO-
ONE用というわけではないので、全てのポートが出力されている。

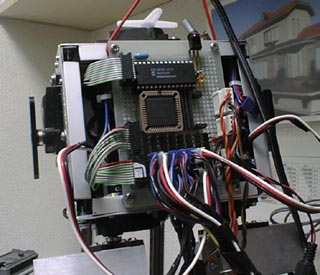

裏側全体イメージ

大体図面もなく、下から順番に積み上げていくとこうなる、
と言うことです。

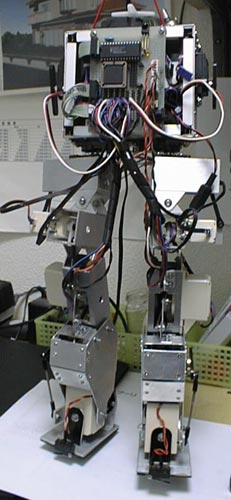

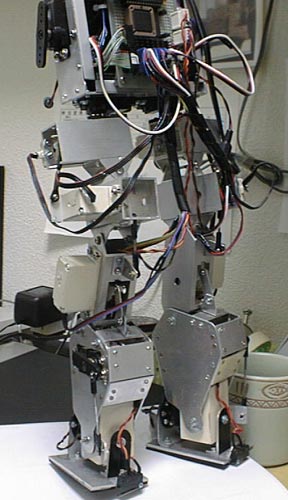

裏側全体像

しかしこうしてみると、よく歩行できたものだとつくづく思う。

左右で長さが5ｍｍぐらい違うのは当たり前のなか歩けたのは
ソフトでいくらでも調整ができたから。

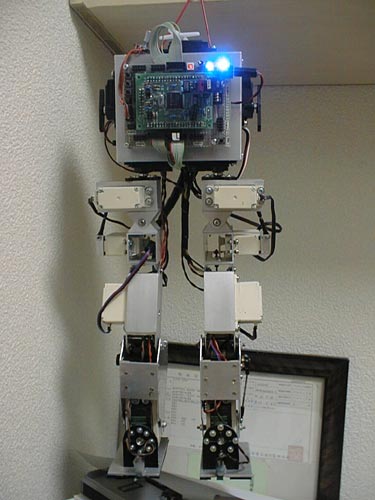

正面全体

本選では、SMRの吉村さんにあやかってブルーLEDを装備
効果のほどは・・・・

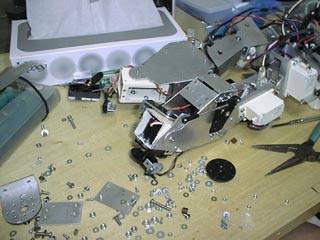

終了後、次期機体（マイケル）製作のため、モータが必要となる。そのためにはこうして、全部バラすことになります。

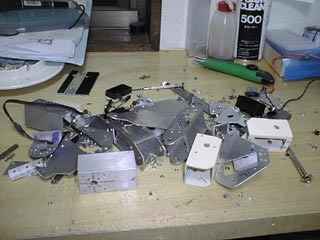

解体2

こうして全部バラバラになるわけです。

さようならフィアス・・・・合掌。
