　　　　　　　ＮＶ７１００

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

ＡＮＤＯＵ−ＹＯＫＯＧＡＷＡのﾃﾞｼﾞﾀﾙ変調の解析アナライザーです

デジタル変調の変調器や送信信号の精度解析に使用します

本機は周波数範囲、変調方式、シンボルレートなど汎用性が広く　便利だと思います

ＡＣＰ　（ＡＣＰＲ）

デジタル変調の場合　瞬間的ピーク電力は

平均電力よりかなり大きく　しかもこの

ピーク電力が歪まないだけの　ダイナミック

レンジが必要です

デジタル変調の方式にも依りますが

π／４ＱＰＳＫ　では８ｄＢ程度

ＯＦＤＭ方式　１４ｄＢ程度の平均電力

よりも大きな電力余裕が必要です

ダイナミックレンジが取れていない場合

ＡＣＰ（燐ＣＨ漏洩電力）のフロアレベル

が上がって来るので評価出来ます

（方式により規定値が有ります）

この機能は最近のスペアナには

ほとんど付いているようです

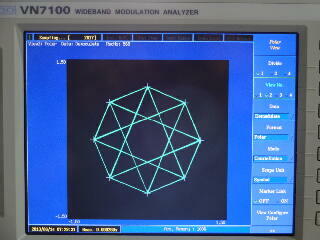

コンスタレーション

ＩＱの変調信号を復調して

それぞれをＸＹレコーダに入力して

表示しますと　右のようになります

同期点に於ける（右例では８ヶ所）

レベルと位相の偏差で評価します

同期点でズレが無いことが必要です

上がリアル波形です

下は同期点のみ比較して精度を

見やすく成るよう設定した場合です

アイパターン

ＩＱの変調信号を復調して

ＩＱを重ねて表示します

横軸は時間です

（オシロスコープで重ねて表示と同じ）

規定の位置で　１点に集中する必要が

有ります

上がリアル波形です

下は同期点のみ比較して精度を

見やすく成るよう設定した場合です

ＥＶＭ

レベルのズレ　位相のズレを数値で

評価するのが　ＥＶＭです

誤差は％で表示されます

精度が悪い時はコンスタレーションや

アイパターンで直感的に評価出来ますが

５％を割ってきますと 目視での評価は

だんだん難しく成って来ます

右の画面は　ＳＧからの信号を評価

しており　平均１％以下と成っています

対外的な評価値は　ＡＣＰ値、ＥＶＭ値

が多く使用されています

ＶＮ７１００　仕様

入力　　ＲＦ 　　　８４ＭＨｚ〜６．２ＧＨｚ

　　　　 　ＩＦ　　　　　　　　　ＤＣ〜８４ＭＨｚ

　　　 　　ＩＱ　　　　 −８４ＭＨｚ〜８４ＭＨｚ

MAXスパン　　　　　１６８ＭＨｚ

変調方式　　　　　　ＢＰＳＫ　ＱＰＳＫ　π/４ＱＰＳＫ　ＯＱＰＳＫ　８ＰＳＫ

　　　　　　　　　　　　１６ＱＡＭ　　３２ＱＡＭ　　６４ＱＡＭ　　１２８ＱＡＭ　　２５６ＱＡＭ
